6-OBTENCIÓN DEL SISTEMA DE COLOCACIÓN
6.3-5.3

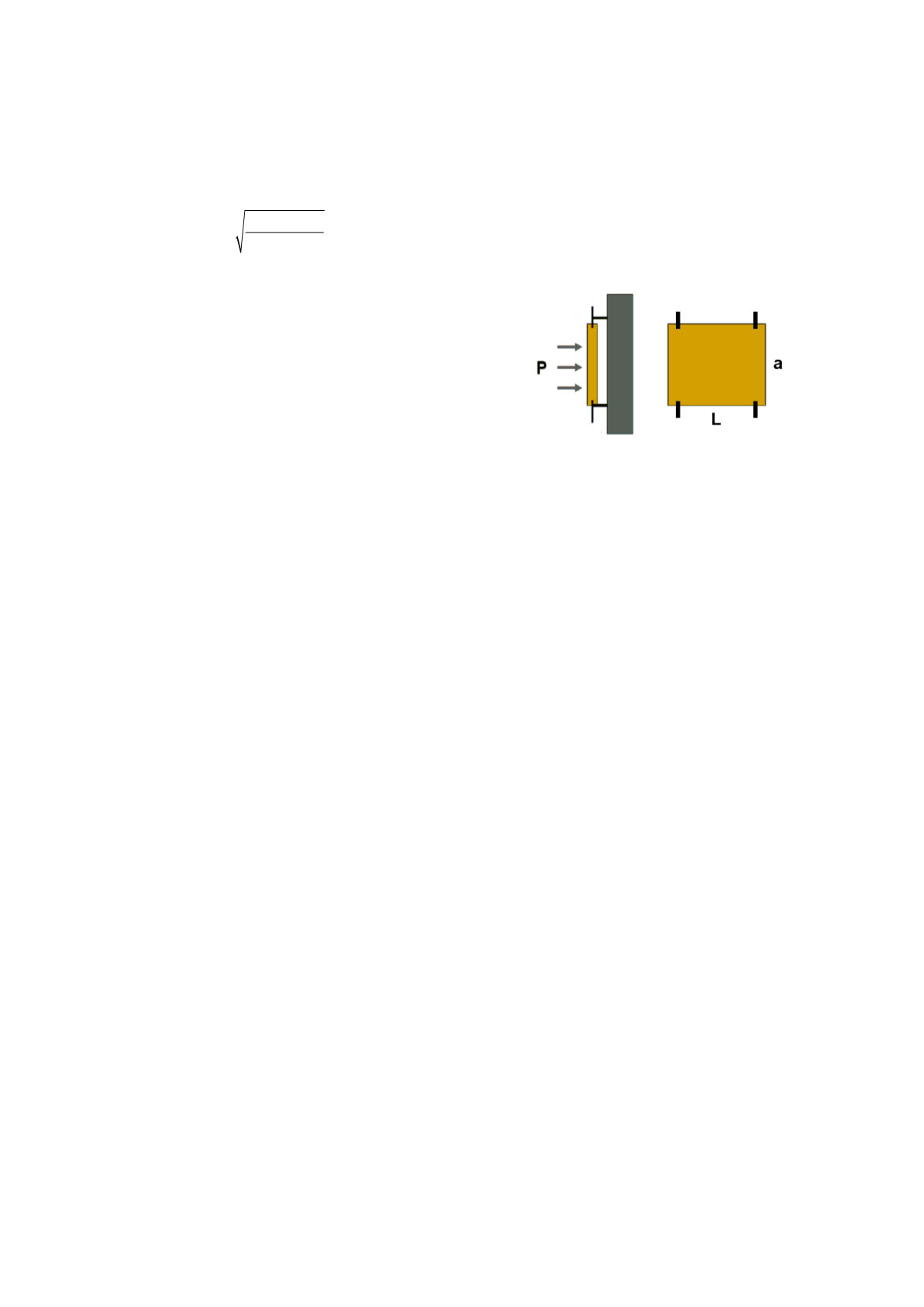

Comprobación de la placa a efectos de flexión por viento
En función del esfuerzo de flexión por el viento.
e = espesor mínimo de la placa, deducidos
los posibles mecanizados realizados para la
fijación de los anclajes.
L = dimensión máxima entre apoyos en m
P = Presión de viento en kN/m
2
Rf = Resistencia a flexión en MPa (valor
mínimo garantizado por el fabricante con coef.
minoración 1,1)
F = Coeficiente de seguridad mínimo 1,5 (Acción variable desfavorable CTE DB SE)
En la gráfica 6.3-5.3 se muestran distintas combinaciones de espesores habituales de la placa y
resistencia a flexión del producto en relación con la separación entre apoyos y presión de viento
que pueden soportar.
Dado que generalmente se trata de sistemas definidos y garantizados por el fabricante, éste recomienda tanto
el formato de las placas como la separación máxima entre anclajes y perfiles en función de su sistema.
e
=
750
P
L
2
F
R
f
(mm)
98
