GRAFICA 6.3-5.3 Espesores de referencia en función de la presión de viento y la separación de
apoyos de las placas.
(Cálculos realizados para gres porcelánico con un módulo de resistencia
a flexión de 35 N/mm
2
, valor prescrito por la norma UNE EN 14411 y 60 N/mm
2
valor superior
habitual)
Notas:
Se entiende que el espesor de esta tabla es el espesor mínimo resultante tras la realización de
mecanizados en la pieza, que puedan afectar a la resistencia mecánica de la misma.
Comentarios:
En la gráfica 6.3-5.3 se aportan los cálculos realizados para las presiones de viento entre
0,80 kN/m
2
y 2,8 kN/m
2
y una resistencia a flexión del producto de 35 N/mm
2
, valores que
abarcan los casos más habituales según el DB SE-AE.
Esta comprobación de las placas a flexión por la acción del viento, no implica el cumplimiento
de la resistencia a impacto, generalmente más exigente.
6.3-5.4
Comprobación de los anclajes
En este punto podemos distinguir dos situaciones diferentes, la rotura de la placa en su unión con
los anclajes o la rotura de los anclajes.
La unión de la placa con los anclajes dará respuesta a las siguientes situaciones:
•
Soportar los empujes y succiones de viento.
•
Soportar empujes o tracciones accidentales durante las fases de obra y mantenimiento.
•
Soportar el peso propio del revestimiento.
Además de las acciones anteriores, los anclajes deberán soportar los esfuerzos flectores y cortantes
provocados por el peso de la placa y la separación de esta respecto del soporte.
Por lo tanto se deberá dimensionar la placa y el anclaje para el mayor de los siguientes valores:
1,20
99

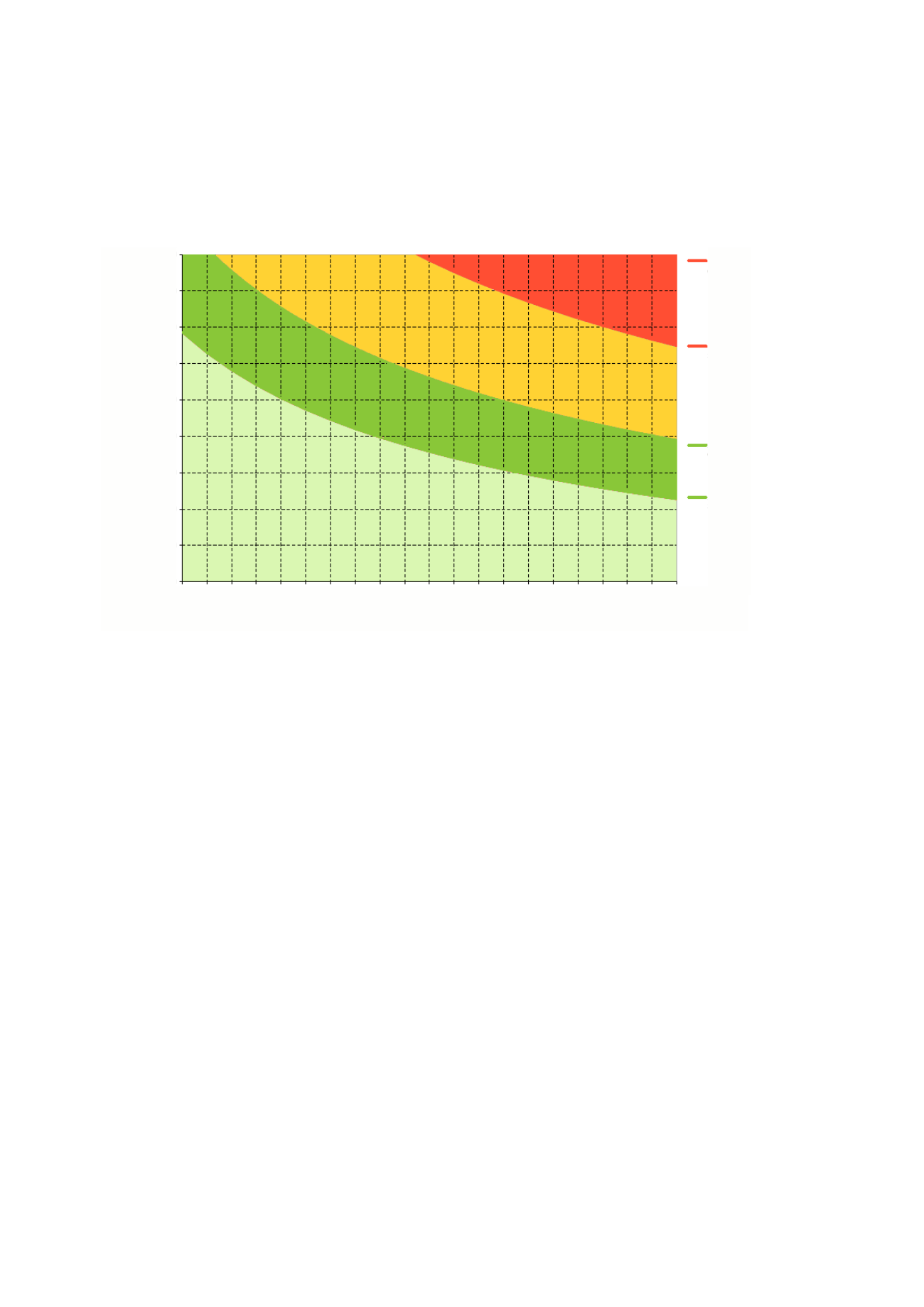

Separaciones máximas recomendables entre apoyos (m)
para distintos espesores (mm) y resistencia a flexión del material (MPa)
Separaciones entre apoyos (m)
1,20
1,10
1,00
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,80
0,90
1,00
1,10
1,20
1,30
1,40
1,50
1,60
2,50
1,70
1,90
2,00
2,10
2,20
2,30
2,40
2,60
2,70
2,80
Presión de Viento kN/m
2
5 mm
35 MPa
5 mm
60MPa
10 mm
35MPa
10 mm
60MPa
1,80
