6-OBTENCIÓN DEL SISTEMA DE COLOCACIÓN

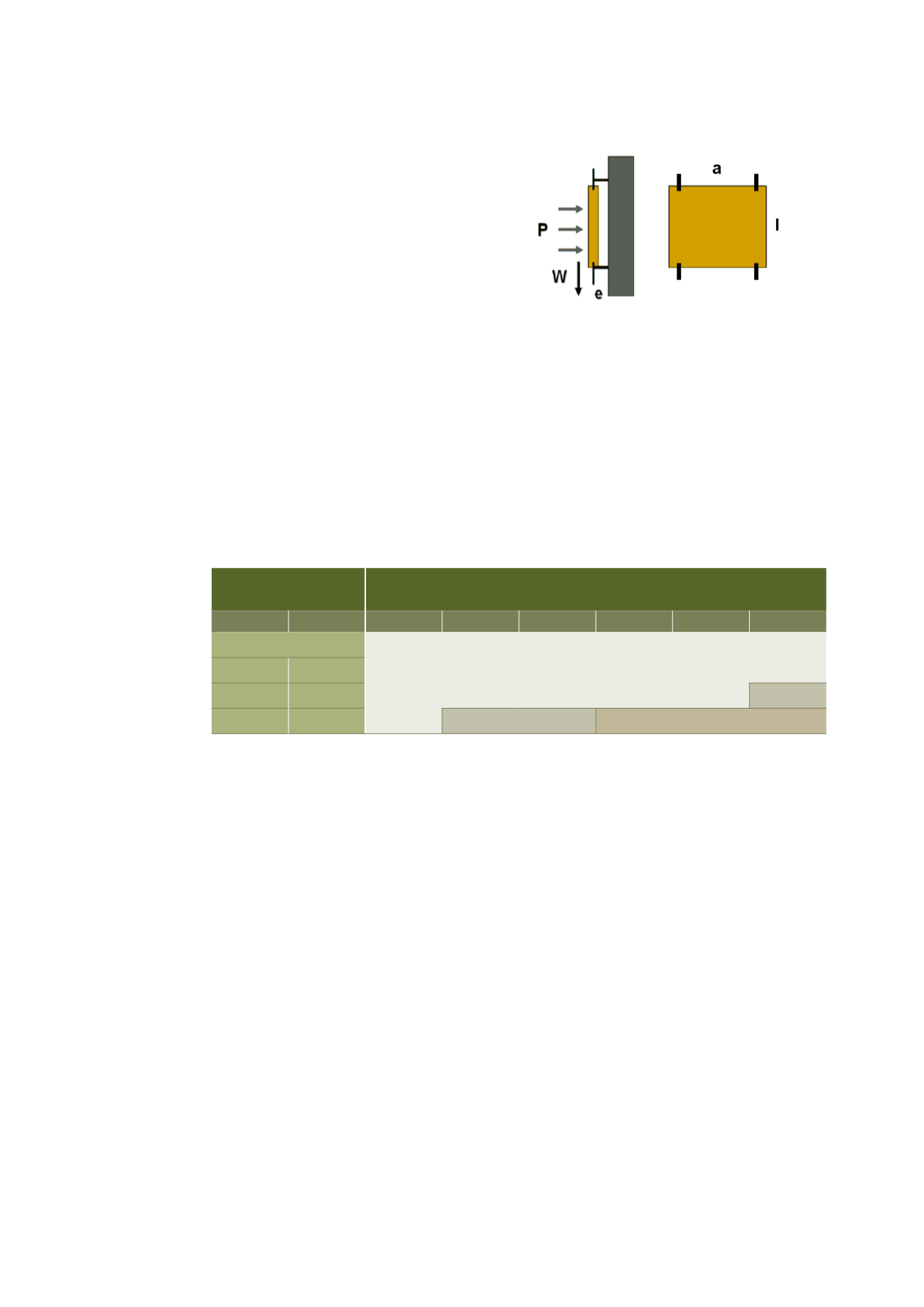

R. placa ≥ P·a·l·F/ n
R. placa ≥ 0,5 kN
R. placa ≥ 1,3W
R a flexión. anclaje ≥ 1,3W·e/n
P = Presión de viento en kN/m
2
l = longitud de la placa en m
a = ancho de la placa en m
e = espesor de la cámara
F = 1,5 factor de seguridad
n = número de sujeciones por placa
W = peso de la placa
Dichas situaciones pueden provocar la rotura de la placa, ranuras o mecanizados en el punto de
unión con el anclaje, o la rotura del anclaje.
A modo de referencia en la Tabla 6.3-5.4 se han incluido los valores mínimos en kN de arrancamiento
del anclaje más desfavorables para placas con formatos habituales y 4 sujeciones.
Resistencia al arrancamiento del anclaje (kN) para placas de dimensiones más habituales, con 4 puntos de
sujeción por placa (dos de sustentación y dos de retención)
DIMENSIONES
PRESIÓN DEL VIENTO EN kN/m
2
a
b
<1,8
2
2,2
2,4
2,6
2,8
Dim. menores
0,90
0,45
0,50
1,00
0,50
0,53
1,20
0,60
0,54
0,59
0,65
0,70
0,76
Tabla 6.3-5.4-1
La resistencia del anclaje se refiere tanto a la resistencia de la placa frente al arrancamiento del
anclaje, como a la resistencia del anclaje en sí y a la adherencia entre este y el soporte.
La comprobación de la resistencia a flexión de los anclajes deberá verificarse en cada caso en
atención al espesor de la cámara y al peso del sistema.
En el caso de sistemas de fachada con subestructura, deberá garantizarse dicha resistencia a
flexión para el conjunto del sistema; fijaciones al soporte, subestructura y anclajes de las placas.
La resistencia del anclaje en sí mismo y la adherencia de este al soporte deberán ser garantizadas
por el fabricante.
Comentarios:
Para placas de más de 60 x 120 cm se aconseja la utilización de más de 4 puntos de
sujeción, con separaciones inferiores a 100 cm.
Es recomendable colocar casquillos u otros elementos separadores entre los anclajes y las
piezas de aplacado para permitir los movimientos de la placa y que a su vez pueden evitar la
rotura de la placa por concentración de tensiones, o el movimiento de la misma como
consecuencia de la acción variable del viento.
