6-OBTENCIÓN DEL SISTEMA DE COLOCACIÓN
El sistema con sus distintas posibilidades con o sin cámara y con los posibles grados de ventilación,
podrá calcularse según el Apéndice E del CTE DB HE o con alguno de los programas de cálculo
de la limitación de la demanda energética y calificación energética oficialmente reconocidos.
A tal efecto cabe reseñar que en aquellas situaciones más favorables como climas cálidos y
buenas orientaciones, la utilización de un sistema de fachada ventilada ofrece unos efectos muy
beneficiosos en cuanto al comportamiento térmico del edificio.
La comprobación de la limitación de humedades de condensaciones superficiales e intersticiales
debe realizarse al conjunto del cerramiento según lo establecido en el CTE DB HE-1 punto 3.2.3.
6.6 Consideraciones sobre las fachadas ventiladas
La utilización de los anclajes mecánicos en fachadas, permite la confección de fachadas ventiladas
con una mayor eficiencia energética.
20ºC
35ºC
5ºC
50%H
2
O
65%H
2
O
6.6-1
Consideraciones sobre el ancho de junta
•
Las
juntas
entre placas suelen ser
abiertas
y de anchura variable entre 5 y 10 mm, dependiendo
del sistema de anclajes utilizado.
Estas juntas dan adecuada respuesta a los defectos estéticos por tolerancias dimensionales,
dilataciones y reducen la visión de la perfilería interior.
•
La junta vertical del sistema de fachada siempre deben coincidir con
juntas
de
dilatación
del
edificio para ello se utilizará un sistema de doble anclaje.
La fachada ventilada permite disponer de una
cámara de aire entre el soporte y el revestimiento,
así como de una abertura inferior de entrada y
una superior de salida del aire.
Dependiendo del diseño, y dimensionado de la
misma, esta ventilación será mayor o menor,
provocando una mayor o menor eficiencia
energética del sistema.

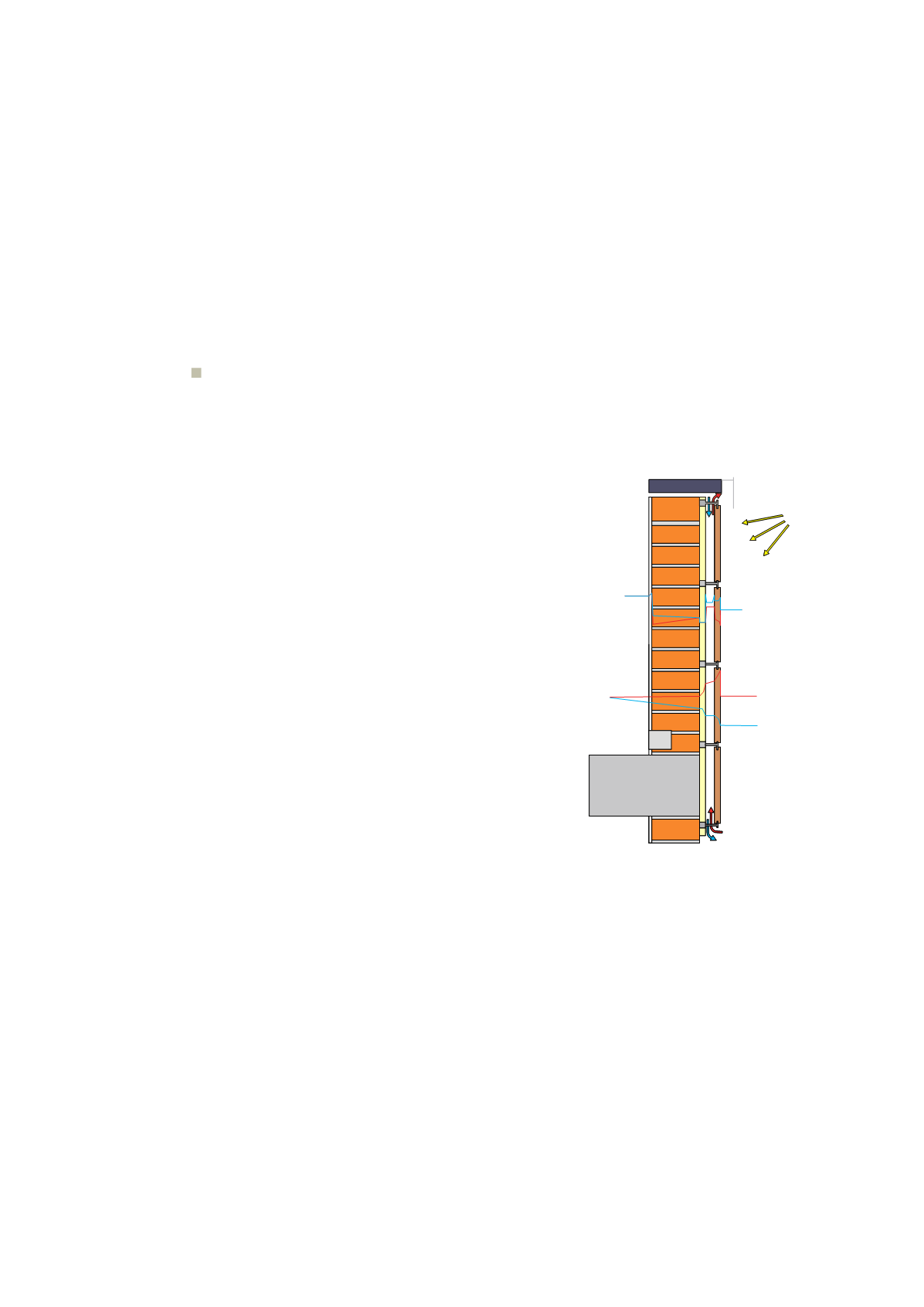

FIGURA 6.6.
Sistema de fachada ventilada en situación
de flujo de aire, temperatura y humedad en verano (rojo)
y en invierno (azul).
