6-OBTENCIÓN DEL SISTEMA DE COLOCACIÓN

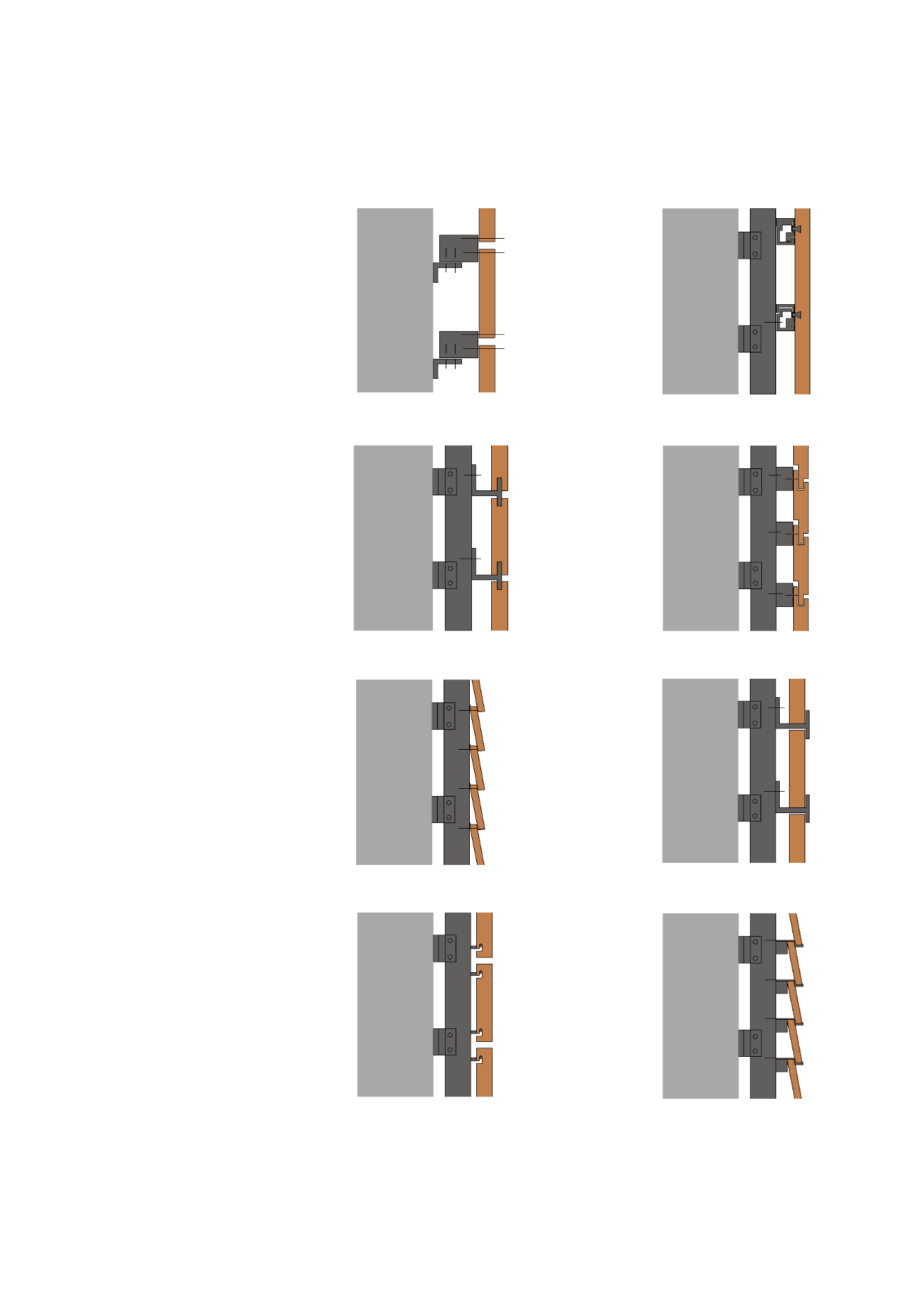

Ejemplos de sistemas de anclaje según el documento ETAG de EOTA “Kits For Externar Wall
Claddings”.
Tipo A
Placas ancladas
mediante un elemento
pasador que las
atraviesa (tornillos,
remaches,…)
Tipo B
Placas ancladas
mediante un
anclaje especial
en forma de
taladro ciego
Tipo C
Placas con ranuras en
el canto y ancladas
por guías o grapas
Tipo D
Placas
encajadas
mediante un
machihembrado
lateral y
atornilladas al
sistema
Tipo E
Placas superpuestas
ancladas mediante
elementos que las
atraviesan (tornillo,
remaches,...)
Tipo F
Placas ancladas
mediante guías o
grapas
Tipo G
Placas ancladas
mediante rasurados
en el trasdós o en el
canto
Tipo H
Placas
superpuestas
ancladas mediante
guías o grapas en
la parte inferior
Tabla 6.3-2.b
