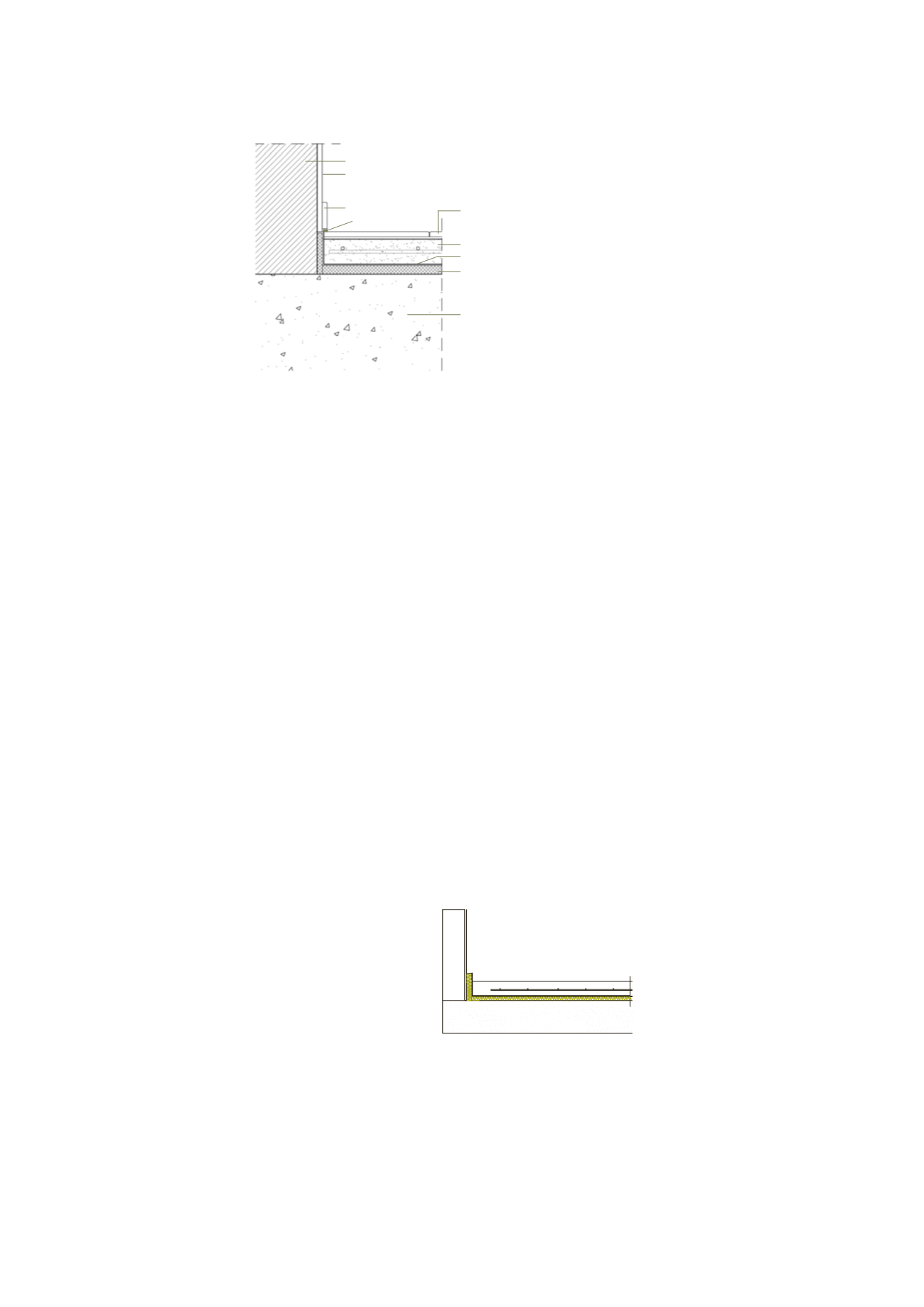

6-OBTENCIÓN DEL SISTEMA DE COLOCACIÓN
1. Soporte base (forjado o losa)
2. Material aislante a ruido de impactos
3. Capa de separación
4. Base de nivelación
5. Acabado de suelo cerámico
6. Partición (tabique, fachada, pilar, etc.)
7. Revestimiento, enlucido, etc.
8. Rodapié
9. Junta elástica en la base del rodapié
Detalle válido para tabiquería que apoya en el forjado
—
Las tuberías de instalaciones se llevarán preferiblemente por encima del producto aislante a
ruido de impactos, aunque también pueden ir por bajo, en cualquier caso, no pueden conectar el
forjado con la capa de nivelación.
—
Las tuberías que discurran por el suelo flotante estarán protegidas, preferiblemente con
coquillas de un material elástico.
Condiciones y recomendaciones de ejecución:
Los suelos flotantes se ejecutarán una vez que se haya llevado a cabo la ejecución de los cerramientos
verticales.
La superficie del forjado o losa debe encontrarse lisa y seca, se barrerá de forma que no haya restos de obra
ni imperfecciones que puedan deteriorar el producto aislante en el momento de vertido del mortero de la base
de nivelación. Si existieran huecos se rellenarán con mortero pobre.
En caso de utilizar un producto aislante a ruido de impactos: lana mineral, MW, poliestireno expandido
elastificado, EEPS, o láminas multicapas:
—
Se colocará un zócalo de material aislante a ruido de impactos en todo el perímetro del recinto hasta
una altura de 5 cm superior a la altura de la base de nivelación. También se instalará este zócalo en los pilares
y tuberías que atraviesen el suelo flotante.
Guía de aplicación del DB HR Protección frente al Ruido
Instituto Eduardo Torroja. IETcc- CSIC. Unidad de calidad en la constr
Ficha
SF-01.a
. E
SUELOS FLOTANTES:
De mortero de cemento
Material aislante a ruido de impactos:
Lana mineral (LM), poliestireno elastificado, EEPS y láminas multicapa.
1-2
3-4
5
6
7-8
Fases de la ejecución:
1. Los suelos flota t s se ejecutarán una vez q
a cabo la ejecución de los cerramientos vertic
entre unidades de uso diferentes.
2. La superficie del forjado
3
debe encontrarse lis
Se barrerá el forjado de forma que no haya
imperfecciones significativas sobre él, que p
material aislante a ruido de impactos en el m
del mortero.
Si existen huecos en el forjado, estos deb
mortero pobre o con arena, con el fin de qu
forjado quede lisa.
Si en el proyecto estuviera previsto que
discurrieran bajo el material aislante a ruid
colocarán las tuberías de instalaciones y se
niveladora, por ejemplo de arena o mortero po
SF-01-Ci4.
3. Se colocará un zócalo de material aislante e
del recinto hasta una altura 5 cm. superior
solera que esté prevista instalar. También
zócalo en los pilares y tuberías que atraviesen
4. Se colocará el material aislante a ruido de i
toda la superficie del recinto. Acometiendo al
Los paneles se colocaran a tope y si fuera
conforme a las especificaciones del fabric
aislante a ruido de impactos.
5. Se colocará un film impermeable a matajunta
aislante a ruido de impactos de forma que s
directo entre el mortero y el suelo. Este film
material aislante a ruido de impactos es poro
están selladas. Se efectuará un solape de 5
paños del film. Dicho film también cubrirá
perimetral.
6. Se colocarán el mallazo de reparto y si así
los conductos de instalaciones. Se verterá el
film plástico sin que llegue a entrar en
cerramientos verticales perimetrales del recint
Los conductos que vayan sobre el suelo s
material elástico y no estarán en contacto dire
7. Una vez seca la solera, se cortará a ras el
material aislante a ruido de impactos y del film
8. Se cubrirá toda la superficie con el acabado
llegue a tocar directamente a los cerramie
rodapié no puede conectar el suelo y la part
colocará en su base un sellado de un mate
por ejemplo, un cordón de silicona. (Véase det
3
O losa
—
Se colocará el producto a ruido de impactos cubriendo toda la superficie del recinto. Acometien al
zócalo perimetral. Los paneles se colocarán a tope y si fuera preciso se sellarán conforme a las especificaciones
del fabricante.
78
6
7
8
9
5
4
3
2
1
